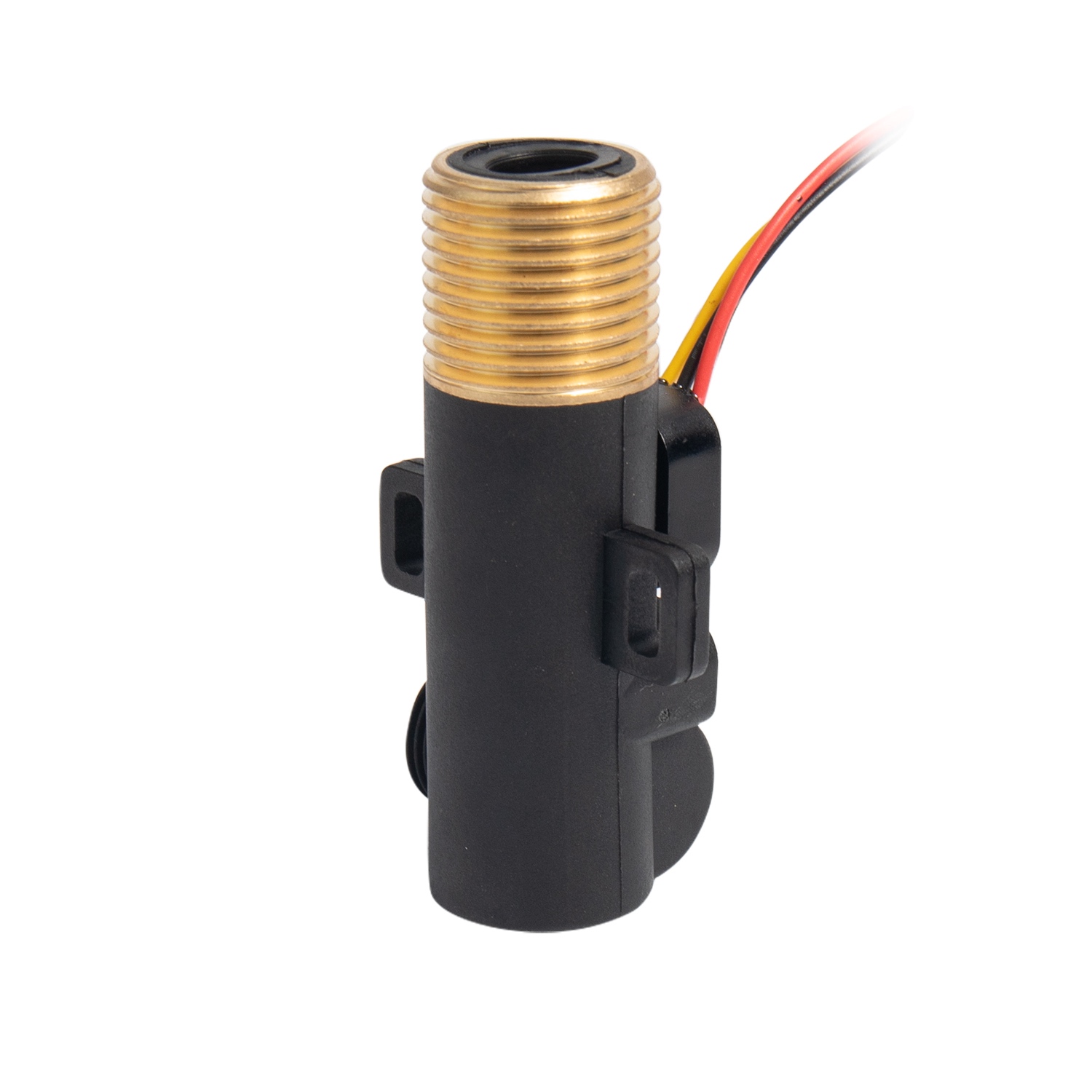

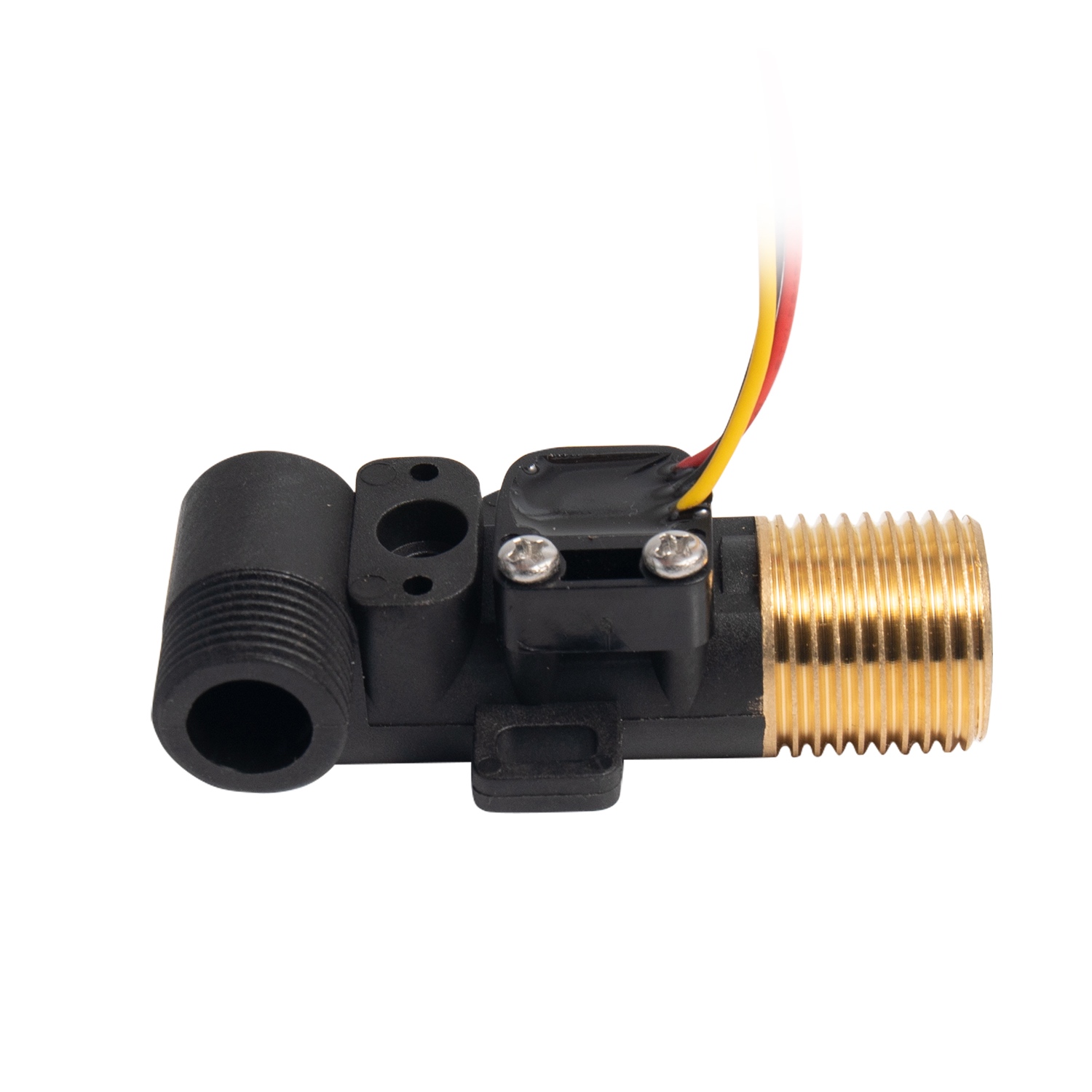

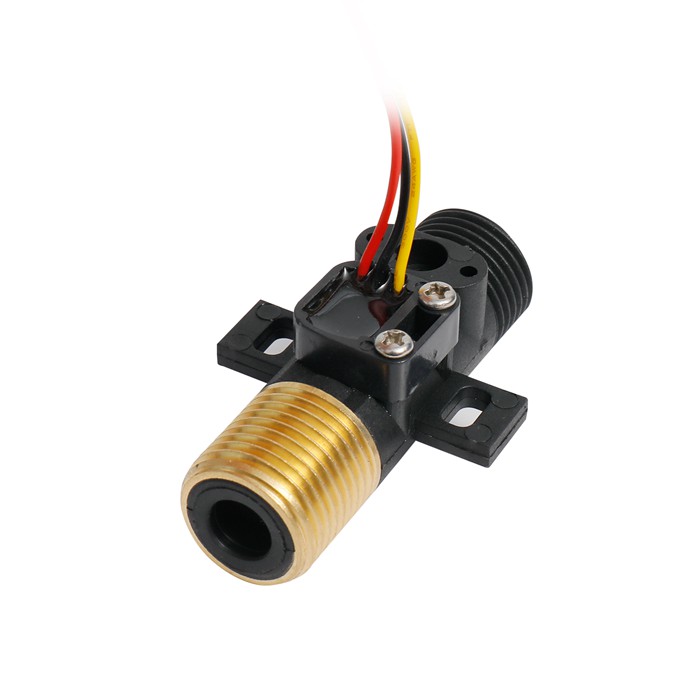

BTL-B56

一、工作原理

      水流量传感器主要由阀体、水流转子组件、稳流组件和霍尔元件组成，它装在热水器的进水端用于测量进水流量 。当水流过转子组件时， 磁性转子转动， 并且转速随着流量成线 性变化 。霍尔元件输出相应的脉冲信号反馈给控制器， 由控制器判断水流量的大小， 调节控制 比例阀（可控硅） 的电流， 从而通过比例阀控制进水量（或通过可控硅调节发热管功率）， 避 免热水器在使用过程中出现夏暖冬凉的现象 。水流量传感器从根本上解决了压差式水气联动阀 启动水压高以及翻板式水阀易误动作出现干烧等缺点 。它具有反映灵敏 、寿命长 、动作迅速 、 安全可靠 、连接方便利启动流量超低(0.7L／min)等优点

二、

水流量传感器是利用霍尔元件的霍尔效应来测量磁性物理量。在霍尔元件的正极串入 负载电阻，同时通上5V的直流电压并使电流方向与磁场方向正交。当水通过涡轮开关壳推动 磁性转子转动时，产生不同磁极的旋转磁场，切割磁感应线，产生高低脉冲电平。由于霍尔元 件的输出脉冲信号频率与磁性转子的转速成正比，转子的转速又与水流量成正比，根据水流量 的大小启动热水器。其脉冲信号频率的经验公式见式(1)。

f=1lq-2(1)

式中：f— 脉冲信号频率，H2q—水流量，L/min

由水流量传感器的反馈信号通过控制器判断水流量的值。根据热水器机型的不同，选择最佳的启动流量，可实现超低压(0.02MPa 以下)启动。

流量特性：F=24Q-3 +/-10%

流量范围：0.5-25L/MIN

电压：DC2.5-24V

电流：5MA
